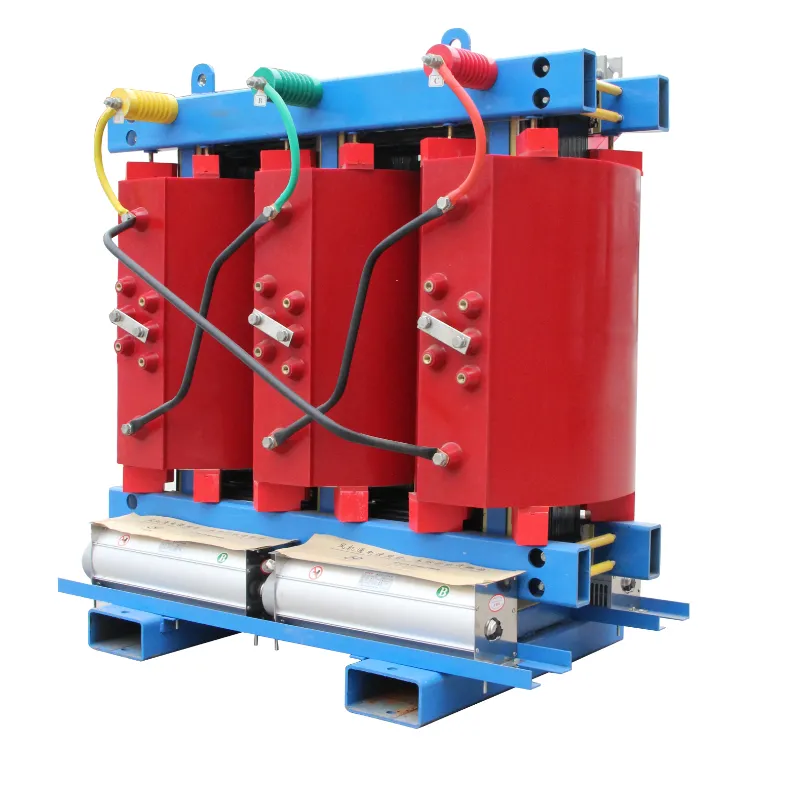

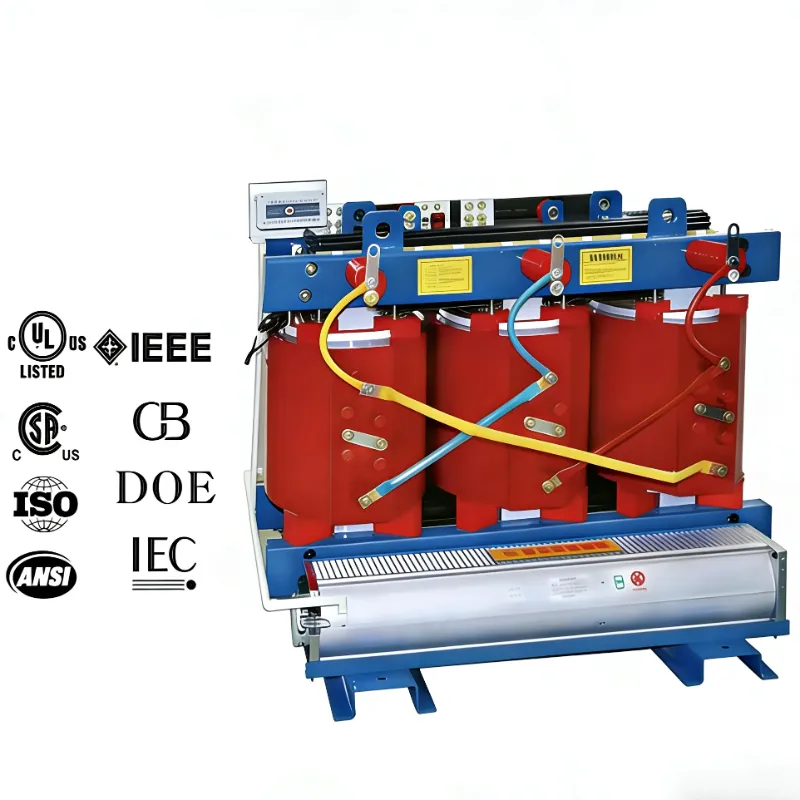

محولات من النوع الجاف 30 كيلو فولت أمبير – 6000 كيلو فولت أمبير MV&HV (0.38 كيلو فولت/12 كيلو فولت)

تفاصيل المنتج

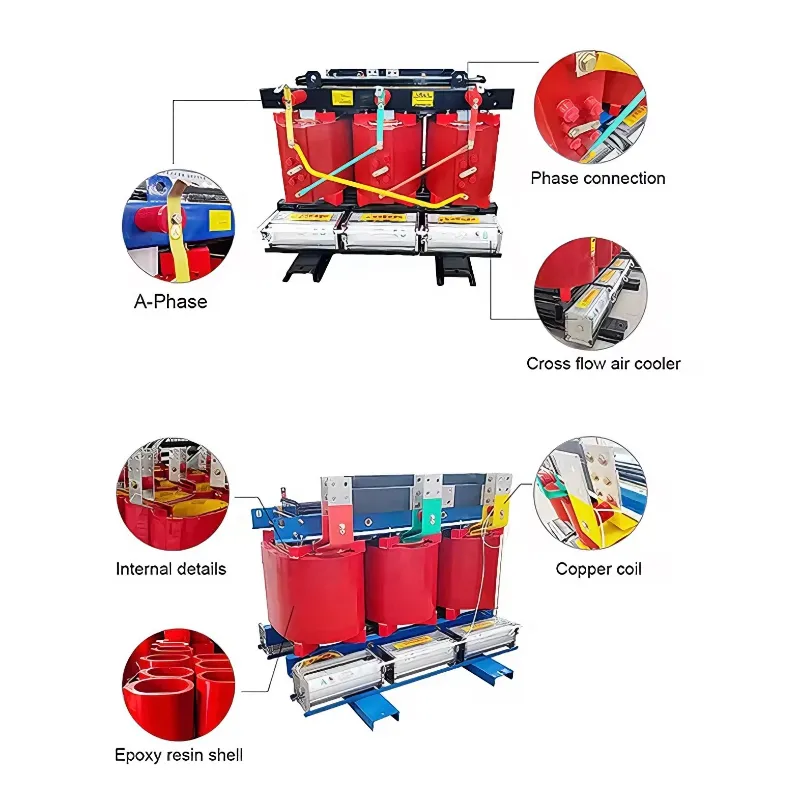

ميزات هيكل المنتج

01 النظام الأساسي

يعتمد صفائح فولاذ السيليكون عالية الجودة والمدرفلة على البارد والموجهة للحبوب (الصف 30Q130 وما فوق) مع تقنية تصفيح المفاصل المائلة بالكامل بزاوية 45 درجة، مما يقلل بشكل فعال من فقدان عدم التحميل وضوضاء التشغيل، ويحسن كفاءة تحويل الطاقة. يتم معالجة السطح الأساسي بطبقة عازلة خاصة، تتميز بالأكسدة الجيدة والمقاومة للتآكل. يعتمد التصميم العام على هيكل رفع بدون قلب، مع ثبات ميكانيكي قوي ومقاومة محسنة للصدمات الزلزالية، ومناسب لاحتياجات التثبيت متعددة الظروف.

02 نظام اللف

يمكن تجهيز اللفات ذات الجهد العالي بموصلات النحاس / الألومنيوم (اختياري)، وذلك باستخدام تكنولوجيا الصب الفراغي لراتنجات الايبوكسي، مع قوة عزل عالية، وأداء ختم جيد، وتفريغ جزئي ≥10pC، والذي يمكن أن يقاوم بشكل فعال تأثير الدائرة القصيرة ويطيل عمر الخدمة. تعتمد اللفات ذات الجهد المنخفض هيكلًا من الرقائق أو الأسلاك، جنبًا إلى جنب مع تقنية صب راتنجات الإيبوكسي، وتتميز بأداء ممتاز في تبديد الحرارة وطبقة عزل موحدة وكثيفة، ومناسبة للتشغيل عالي التحميل على المدى الطويل. يتم حجز قنوات الهواء المعقولة لتبديد الحرارة بين اللفات، والتي تعمل بكفاءة مع نظام التبريد لزيادة تحسين كفاءة تبديد الحرارة وتجنب ارتفاع درجة الحرارة المحلية.

03 نظام التبريد والتحكم في درجة الحرارة

التكوين القياسي لمستشعر درجة الحرارة PT100، المضمن مباشرة في اللف، لمراقبة درجة حرارة اللف في الوقت الحقيقي من خلال تعليقات بيانات دقيقة وموثوقة. يدمج جهاز التحكم في درجة الحرارة وظائف إنذار درجة الحرارة الزائدة، ورحلة درجة الحرارة الزائدة، ووظائف إيقاف تشغيل المروحة تلقائيًا. في وضع التركيز البؤري التلقائي، يمكنه تبديل حالة التشغيل تلقائيًا وفقًا لدرجة حرارة الملف، وموازنة تأثير تبديد الحرارة واحتياجات توفير الطاقة. كما أنها تدعم وحدة التحكم في درجة الحرارة عن بعد الاختيارية لتحقيق النقل عن بعد، والمراقبة في الوقت الحقيقي والتحكم عن بعد لبيانات درجة الحرارة، والتكيف مع سيناريوهات التشغيل والصيانة الذكية.

04 الضميمة والحماية

العلبة مصنوعة من ألواح فولاذية ملفوفة على البارد أو الفولاذ المقاوم للصدأ (اختياري)، مع سطح رش بالبلاستيك، ومقاومة للتآكل، ومقاومة التآكل، ومظهر أنيق. يتم حجز العلبة بمصاريع تبديد الحرارة وأوضاع تركيب المروحة، مما يتكيف بدقة مع متطلبات طرق التبريد المختلفة. يمكن تخصيص فئة الحماية وفقًا لسيناريو الاستخدام. يمكن للمنتجات ذات IP54 وما فوق أن تقاوم بشكل فعال تآكل المطر والغبار والملح، ويمكن استخدامها مباشرة في البيئات الخارجية والملوثة وغيرها من البيئات المعقدة.

المعلمات الفنية الأساسية (عامة لسلسلة SCB)

مزايا الأداء الأساسية

• 01 السلامة والصداقة للبيئة

  التصميم الخالي من الزيت يزيل بشكل أساسي خطر الاحتراق وتسرب الزيت، ولا يسبب مخاطر التلوث البيئي. المواد العازلة قابلة لإعادة التدوير، وتتوافق تمامًا مع مفاهيم حماية البيئة الحديثة، ومناسبة للسيناريوهات المزدحمة والقابلة للاشتعال والانفجار؛

• 02 انخفاض الخسارة وتوفير الطاقة

  إن تصميم كفاءة الطاقة من المستوى الأول وفقدان الحمل وفقدان الحمل أقل بكثير من المعايير الوطنية. التشغيل على المدى الطويل يمكن أن يقلل بشكل كبير من استهلاك الطاقة ويوفر تكاليف التشغيل والصيانة للمستخدمين؛

• 03 ميزة الصيانة المجانية

  لا حاجة لإجراءات الصيانة المملة مثل تغيير الزيت وترشيح الزيت بشكل منتظم، فقط التنظيف والصيانة المنتظمة مطلوبة، مما يقلل بشكل كبير من تكاليف الصيانة ووقت التوقف عن العمل، ويحسن كفاءة تشغيل المعدات؛

• 04 القدرة على التكيف البيئي القوي

  يمكن أن تتكيف مع سيناريوهات خاصة مثل الارتفاعات العالية والرطوبة العالية ودرجات الحرارة المنخفضة ورذاذ الملح والتلوث من خلال تصميم مخصص، مما يلبي احتياجات التركيب والاستخدام لمختلف المناطق وظروف العمل؛

• 05 مقاومة قوية للصدمات

  تتميز اللفات المصبوبة من راتنجات الإيبوكسي بقوة ميكانيكية عالية، بالإضافة إلى التصميم الهيكلي الأمثل، ويمكنها تحمل تأثير الدائرة القصيرة المفاجئة والحمل الزلزالي، مع استقرار وموثوقية تشغيل رائعين.

إرشادات التثبيت والصيانة

• 01 متطلبات بيئة التثبيت

  يجب أن يستوفي موقع التثبيت الشروط التالية: يتم التحكم في درجة الحرارة المحيطة عند -40 درجة مئوية ~ +40 درجة مئوية، ولا يتجاوز الارتفاع 3000 متر (يتطلب تصميم خفض السرعة لسيناريوهات الارتفاعات العالية مسبقًا)؛ الرطوبة النسبية ≥95% بدون تكثيف، مع تجنب أشعة الشمس المباشرة والمطر (باستثناء النماذج المخصصة الخارجية)؛ يجب أن تكون القاعدة مسطحة وثابتة، مع حجز مساحة كافية لتبديد الحرارة (≥0.8 م حولها، ≥1.5 م أعلاه)، بعيدًا عن الغازات المسببة للتآكل والغبار ومصادر التداخل الكهرومغناطيسي القوية.

• 02 خطوات التثبيت

  1. بناء الأساس: صب الأساس الخرساني وفقًا لأبعاد المنتج ومتطلبات التثبيت، وقم بتضمين مسامير التثبيت بدقة للتأكد من أن قوة الأساس وموضع المسمار يتوافق مع معايير التثبيت؛

  2. وضع المعدات: استخدم الرافعة الشوكية أو الرافعة لرفع المحول إلى أساس التثبيت بشكل ثابت، وتصحيح الوضع الأفقي، وربط مسامير التثبيت، والتأكد من تثبيت المعدات بقوة دون اهتزاز؛

  3. تشغيل الأسلاك: قم بتوصيل كابلات الجهد العالي والمنخفض بدقة وفقًا للمخطط التخطيطي الكهربائي، وضمان الأسلاك الثابتة وحماية العزل الجيدة، والتحقق من سلامة العزل بعد اكتمال الأسلاك؛

  4. التشغيل والاختبار: قبل التشغيل، قم باختبار مقاومة عزل الملف (القيمة ≥200MΩ). بعد التأكد من عدم وجود أي خلل، قم بإجراء التشغيل التجريبي بدون تحميل لمدة 24 ساعة، ومراقبة درجة حرارة الملف، وضوضاء التشغيل وانحراف الجهد في الوقت الحقيقي، ولا يتم تشغيله بشكل رسمي إلا بعد تلبية جميع المؤشرات للمعايير.

• 03 الصيانة اليومية

  1. التنظيف المنتظم: قم بقطع الطاقة وتنظيف الغبار الموجود على العلبة وسطح اللف كل 3 إلى 6 أشهر لتجنب تراكم الغبار الذي يؤثر على تأثير تبديد الحرارة؛

  2. مراقبة درجة الحرارة: تحقق من بيانات جهاز التحكم في درجة الحرارة يوميًا للتأكد من أن درجة حرارة اللف لا تتجاوز الحد المقدر (الفئة F ≥155 درجة مئوية، الفئة H ≥180 درجة مئوية)؛

  3. اختبار العزل: اختبار مقاومة العزل المتعرج مرة واحدة على الأقل في السنة. إذا كانت القيمة أقل من 100MΩ، فيجب إجراء معالجة التجفيف بالفراغ في الوقت المناسب لاستعادة أداء العزل؛

  4. صيانة المروحة: تحقق من حالة تشغيل المروحة كل 12 شهرًا، وقم بتنظيف الغبار الموجود على شفرات المروحة، واستبدل المحامل القديمة لضمان تأثير إيقاف التشغيل الطبيعي وتبديد الحرارة للمراوح.

• 04 استكشاف أخطاء الأخطاء الشائعة وإصلاحها

  ظاهرة الخلل	الأسباب المحتملة	طرق العلاج
  ارتفاع درجة حرارة الملف بشكل مفرط	الحمل الزائد، انسداد قناة الهواء لتبديد الحرارة، فشل المروحة	قم بتقليل الحمل بشكل صحيح، وتنظيف الغبار في قناة الهواء، وإصلاح المروحة المعيبة أو استبدالها
  زيادة الضوضاء بشكل غير طبيعي	الأساسية فضفاضة، متعرجا ماس كهربائى، السحابات فضفاضة	تشديد الأساسية والسحابات، واختبار أداء العزل المتعرج، وإصلاح خطأ الدائرة القصيرة
  مقاومة العزل منخفضة	البيئة الرطبة، واللف الرطب، وشيخوخة العزل	قم بإجراء معالجة التجفيف بالفراغ على اللفات، واستبدل مكونات العزل القديمة
  لا يوجد عرض على جهاز التحكم في درجة الحرارة	فشل مستشعر PT100، وإمدادات طاقة غير طبيعية لجهاز التحكم في درجة الحرارة	استبدل المستشعر المعيب، وتحقق من خط إمداد الطاقة لجهاز التحكم في درجة الحرارة، وقم بإزالة عطل مصدر الطاقة

آحرون

• خطة خدمة التخصيص

  استجابة للاحتياجات الشخصية لمختلف الصناعات والسيناريوهات، توفر شركتنا خدمات التخصيص كاملة الأبعاد، والتي تغطي على وجه التحديد النطاقات التالية:

  1. تخصيص السعة: قدرة قابلة للتخصيص تبلغ 30 كيلو فولت أمبير ~ 6000 كيلو فولت أمبير حسب الطلب، مما يتوافق بدقة مع احتياجات تحميل المستخدم، وتجنب تكرار السعة أو قصورها؛

  2. تخصيص الجهد: يدعم مجموعات الجهد الخاصة وتصميم الإخراج متعدد الملفات، والتكيف مع أنظمة إمداد الطاقة بمستويات الجهد غير القياسية؛

  3. تخصيص التكيف البيئي: تصميم مخفض للارتفاعات العالية (≥3000m)، معالجة مضادة للتكثيف للرطوبة العالية (RH≥95%)، تحسين مقاومة البرد لدرجات الحرارة المنخفضة (40-40°C)، طلاء مضاد للملح بالرش للمناطق الساحلية، هيكل مضاد للتآكل للمناطق الملوثة؛

  4. تخصيص الوظيفة: تحسين تقليل الضوضاء (555dB) ، تصميم مقاوم للانفجار ، تركيب وحدة الحماية من الصواعق ، نظام مراقبة ذكي عن بعد ، تكيف التشغيل المتوازي ، وظيفة إنذار الخطأ التلقائي ؛

  5. تخصيص الهيكل: تصميم مدمج (توفير مساحة الأرضية بشكل كبير)، غلاف خارجي متكامل، هيكل مثبت على مركبة متنقلة، تصميم متكامل لمحول من النوع الصندوقي.

• القدرة الإنتاجية وضمان التسليم

  1. ضمان القدرة الإنتاجية: يصل الإنتاج السنوي للمحولات من النوع الجاف للشركة إلى 3000 وحدة، مجهزة بخطوط إنتاج موحدة متعددة ومعدات معالجة دقيقة، والتي يمكنها الاستجابة بكفاءة لأوامر الدفعات واحتياجات التخصيص، مما يضمن استقرار دورة التسليم؛

  2. دورة التسليم: دورة تسليم المنتجات المخصصة العادية هي 30 إلى 45 يومًا، ويمكن تقصير الطلبات العاجلة إلى 20 إلى 25 يومًا عن طريق تحسين عملية الإنتاج لتلبية احتياجات المشروع الطارئة للمستخدمين؛

  3. فحص الجودة: يخضع كل منتج لفحص كامل للمنتج بواسطة مركز اختبار محترف قبل مغادرة المصنع، ويغطي العناصر الأساسية مثل فقدان عدم التحميل، وفقدان الحمل، واختبار ارتفاع درجة الحرارة، وأداء العزل، واختبار الضوضاء، واختبار الدائرة القصيرة، مما يوفر تقرير اختبار كامل لضمان تلبية جودة المنتج للمعايير؛

  4. خدمة الضمان: الجهاز بأكمله لديه فترة ضمان لمدة سنة واحدة. خلال فترة الضمان، يتم توفير إصلاح واستبدال المكونات غير التالفة مجانًا؛ يتم توفير خدمة الصيانة مدى الحياة والدعم الفني على مدار 24 ساعة للاستجابة السريعة لاحتياجات معالجة الأخطاء.

• خدمة ما بعد البيع

  من خلال الالتزام بفلسفة الخدمة المتمثلة في "ضمان العملية الكاملة والاستجابة الفعالة"، توفر شركتنا خدمة ما بعد البيع لدورة حياة كاملة للمستخدمين:

  1. الخدمة داخل الضمان: توفر إصلاحًا واستبدالًا مجانيًا للمكونات غير المتضررة من قبل الإنسان، وترتيب موظفين محترفين وفنيين لتقديم التوجيه في الموقع بشأن التثبيت والتشغيل واستكشاف الأخطاء وإصلاحها لضمان التشغيل الطبيعي للمعدات؛

  2. الخدمة خارج الضمان: توفر الملحقات الأساسية بسعر التكلفة، وتقدم خدمات إصلاح وتحديث المعدات بأسعار تفضيلية، مما يقلل من تكاليف التشغيل والصيانة للمستخدمين.

  3. خدمة الدعم الفني: توفر خدمات فنية كاملة العملية مثل التركيب والتشغيل، والتدريب على التشغيل والصيانة، والاستشارة الفنية، واستكشاف الأخطاء وإصلاحها، ويمكنها إجراء تدريب في الموقع عند الطلب لتحسين القدرة التشغيلية لموظفي التشغيل والصيانة لدى المستخدمين؛

  4. ضمان قطع الغيار: يتم الاحتفاظ بالمكونات الأساسية مثل اللفات، وأجهزة التحكم في درجة الحرارة، والمراوح في المخزون، ويتم إنشاء قناة توصيل سريعة لضمان توريد الملحقات في الوقت المناسب وتقليل وقت توقف المعدات.
