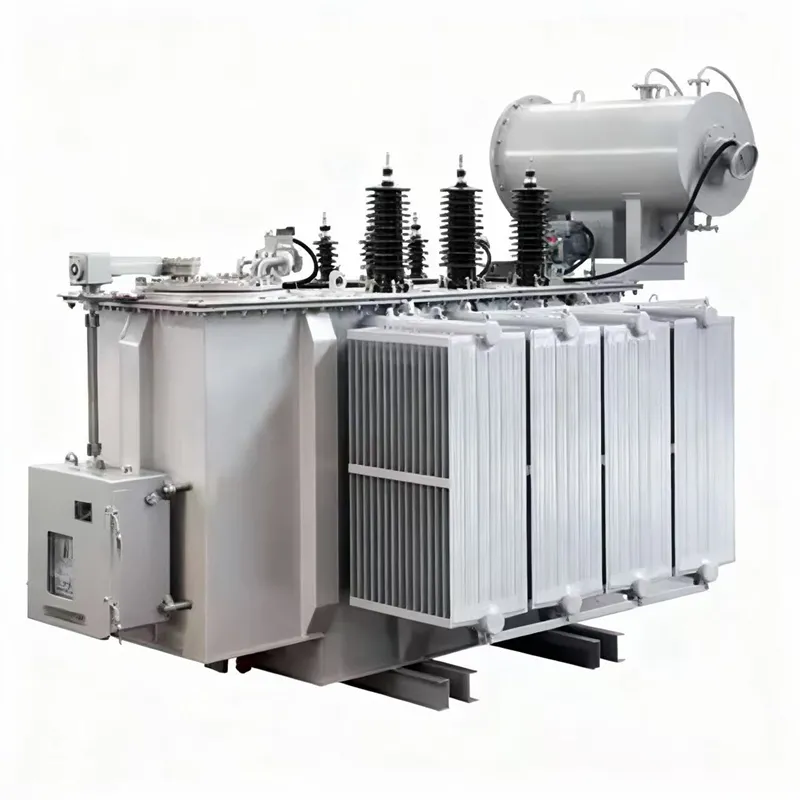

محول ثلاثي الطور مغمور في الزيت
Aمحول زيت ثلاثي الطور مغمورهو مكون أساسي في أنظمة توزيع الطاقة ذات الجهد المتوسط. يتكون من ثلاث مجموعات من اللفائف الأولية والثانوية الملفوفة حول قلب مصفح من الفولاذ السيليكوني، جميعها محاطة بخزان فولاذي مملوء بزيت معدني للمحول المعدني. يؤدي زيت العزل وظيفتين في نفس الوقت: يوفر عزلا عازليا بين الملفات والمكونات المعدنية، ويعمل كوسيط نقل حراري يبدد الحرارة الناتجة أثناء التشغيل إلى زعانف التبريد الخارجية أو المشعات.
مقارنة بالمحولات الجافة (الراتنج المصبوب)،محول زيت ثلاثي الطور مغموريقدم تحملا أعلى للتحميل الزائد، وعمر خدمة أطول في البيئات الخارجية، وفعالية أفضل من حيث التكلفة عند تصنيفات السعة المتوسطة إلى الكبيرة (فوق 315 كيلو فولت أمبير). وهذا يجعله النوع السائد في المحولات لمحطات التحويل الخارجية، والتوزيع الريفي المثبت على الأعمدة، وتطبيقات التخفيض الصناعي على مستوى العالم.
الميزة الرئيسية المميزة لشركة ريدواي إلكتريكالمحولات ثلاثية الطور مغمورة بالزيتهو تصميم خزان مموج مغلق بالكامل (مغلق بإحكام) — يلغي خزان الحافظ، ويمنع أكسدة الزيت من التلامس الجوي، ويلغي الحاجة إلى استبدال الزيت أو فحوصات صيانة دورية.
الميزات الهيكلية الرئيسية ومزايا التصنيع
خزان زيت مموج مغلق بالكاملمعيارناالمحولات ثلاثية الطور مغمورة بالزيتاستخدم خزانا مموجا محكمة الإغلاق يتوسع وينكمش بشكل مرن مع تغير حرارة الزيت — مما يلغي خزان الحفظ تماما. يمنع ذلك الرطوبة الجوية والأكسجين من الاتصال بزيت المحول، مما يقضي عمليا على تعتيق الزيت وتدهور الأكسدة. النتيجة: تشغيل بدون صيانة لمدة 15–20+ سنة في ظروف الخدمة العادية.
نواة فولاذية سيليكون عالية الجودة مع تلوين بخطوةيتم بناء النواة ثلاثية الطور من فولاذ السيليكون عالي النفاذية والموجها بالحبيبات المدرجة على البرود (CRGO)، وتم قطعه وتكديسه باستخدام تقنية الوصلات التدريجية. يقلل هذا التيار المغنطي، ويقلل من خسائر عدم الحمل، ويخفض بشكل كبير مستويات الضوضاء المسموعة (عادة بين 45–58 ديسيبل حسب التصنيف) مقارنة ببناء الوصلة القصيرة أو غير الدرجة.
عملية اللف بضغط الفراغ (VPI)يتم معالجة كل من الملفات عالية الجهد والمنخفض الجهد من خلال التشبيط بضغط الفراغ (VPI) باستخدام ورنيش عازل بعد اللف. تقضي هذه العملية على فراغات الهواء في نظام العزل، وتعزز قوة العازل، وتحسن مقاومة الرطوبة — مما يقلل مباشرة من خطر فشل التفريغ الجزئي أثناء الخدمة.
لفائف نحاسية أو ألمنيوم — قابلة للاختيارتوفر لفائف النحاس خسائر مقاومة أقل، وكثافة تيار أعلى، وعمر خدمة أطول، ويوصى بها للمشاريع التي تكون فيها كفاءة الطاقة والموثوقية طويلة الأمد أولوية. تقلل ملفات الألمنيوم من وزن الوحدة والتكلفة الأولية، وهي مناسبة للمشاريع الحساسة للميزانية حيث يكون عامل الحمل أقل. كلا الخيارين متاحان عبر كامل نطاق السعة.
تقنية تثبيت الأسلاك عالية الجهد الخاصةتمتلك شركة ريدواي إلكتريك براءة اختراع لنموذج المرافق (براءة الاختراع رقم: ZL 2020 2 1536485.3، CNIPA) لجهاز تثبيت الأسلاك عالي الجهد — وهو ابتكار تصميمي يعزز استقرار الملف تحت قوى نبضات الدائرة القصيرة، مما يحسن بشكل مباشر قدرة المحول على تحمل أحداث التيار الناتجة عن العطل دون تشوه ميكانيكي داخلي.
تصميم المشعاع مع طلاء مضاد للتآكليتم تغطية مشعات التبريد الخارجية بجلفنة ساخنة وتغطية بطبقة برايمر مضاد للتآكل قبل الطلاء النهائي. يوفر هذا حماية موثوقة من الطقس للتركيبات الخارجية في البيئات الرطبة أو الساحلية أو الصناعية حيث يكون تآكل الغلاف الجوي مصدر قلق على عمر الخدمة.
مراقبة الجودة والشهادات
كلمحول زيت ثلاثي الطور مغموريتم تصنيع السفينة في منشأة ريدواي إلكتريك في شيجياتشوانغ لبروتوكول اختبار روتيني شامل قبل الشحن، وفقا للبند 10 من IEC 60076-1:
الاختبارات الروتينية التي تجرى على كل وحدة:
- قياس مقاومة الملف (وفقا ل IEC 60076-1)
- نسبة الجهد وإزاحة الطور للتحقق
- قياس مقاومة الدائرة القصيرة وفقدان الحمل
- قياس فقدان الحمل والتيار بدون تحميل
- اختبار الجهد المستحث (اختبار العازل)
- اختبار مقاومة جهد المصدر المنفصل (مقاومة العزل)
- فحص تسرب الزيت تحت الضغط
اختبارات النوع متاحة عند الطلب:
- اختبار ارتفاع درجة الحرارة (IEC 60076-2)
- اختبار نبضة البرق (IEC 60076-3)
- اختبار مقاومة القصر الكهربائي (IEC 60076-5)
- قياس مستوى الصوت (IEC 60076-10)
الشهادات والتقدير:
- نظام إدارة الجودة ISO 9001
- الامتثال للمعايير الاستهلاكية (متوفر للوحدات المتحركة إلى الاتحاد الأوروبي)
- تصنيف مؤسسة التكنولوجيا العالية الوطنية (الصين)
- شركة SME في مقاطعة خبي "متخصصة، مصقولة، مميزة ومبتكرة" (شهادة رقم SKX202508A2050001)
- 128+ شهادات وبراءات اختراع معتمدة من الصناعة
- براءة اختراع نموذج المرافق CNIPA: ZL 2020 2 1536485.3
تتوفر تقارير الاختبار الكاملة، ووثائق اختبار قبول المصنع (FAT)، وترتيبات الفحص من طرف ثالث (SGS، BV، TÜV) عند الطلب.
OEM وقدرات التخصيص
بعيدا عن كتالوج S11/S13 القياسي لدينا، تتولى Redway Electric هندسة مخصصة كاملة لالمحولات ثلاثية الطور مغمورة بالزيتمع متطلبات غير قياسية:
المواصفات الكهربائية المخصصةأي نسبة جهد، أي تصنيف kVA ضمن قدرة الإنتاج، قيم مقاومة خاصة، مجموعة متجهات محددة (Yd1، Yd11، YNd11، Yy0، إلخ)، نطاق مغير اللمسات المخصص (DETC أو OLTC).
متطلبات ميكانيكية وهيكلية مخصصةأبعاد خزان خاصة لتناسب فتحات المحطات الفرعية الحالية، صندوق الكابل مقابل نهاية البوشينغ، معدات على مستوى الأرض مقابل تركيب الأعمدة، تكوين تبريد ONAN/ONAF/OFAN، تخطيط المبرد ثنائي الاتجاه لمساحات التركيب المحدودة.
إصدارات البيئة الخاصةتصاميم عالية الارتفاع (1,000 متر – 4,500 متر) مع عزل محسن؛ نسخ مناخية استوائية مع طلاء مقاوم للتآكل معزز؛ أنواع شديدة البرودة (مصنفة −40°م) لأسواق المناخ الشمالي؛ نسخ مقاومة للغبار ومغلقة للبيئات التعدينية والصناعية.
علامة تجارية بيضاء / OEMخدمة كاملة بعلامة بيضاء للموزعين ومقاولي EPC — لوحة اسمية مخصصة، طلاء علامة تجارية، ووثائق في هوية شركتك.
أوقات التسليم (الإنتاج القياسي):الكتالوج القياسي 50kVA–315kVA: 10–15 يوم عمل 400kVA–1,250kVA الكتالوج القياسي: 15–20 يوم عمل 1,600kVA–2,500kVA الكتالوج القياسي: 20–30 يوم عمل الوحدات المصممة خصيصا: 30–50 يوم عمل
كيفية اختيار المحول الثلاثي الطور المناسب للزيت المغمور
مهندسو المشتريات يقيمونالمحولات ثلاثية الطور مغمورة بالزيتيجب أن تؤكد المعايير التالية قبل طلب عرض سعر:
الخطوة 1 — تعريف متطلبات الحملحساب الحمل المتصل الكلي بالكيلوواط، وتطبيق معامل الطلب وعامل القدرة (عادة من 0.8–0.9 للأحمال الصناعية) لتحديد الكيلوفولاكت المطلوب. تطبيق احتياطي سعة بين 15–20٪ لنمو الأحمال المستقبلية.
الخطوة 2 — تأكيد مستويات جهد الشبكةحدد مستوى الجهد الأساسي (MV): 6 كيلو فولت، 10 كيلو فولت، 11 كيلو فولت، 22 كيلو فولت، 33 كيلو فولت، أو 35 كيلو فولت. حدد جهد التوزيع الثانوي (LV) المطلوب: 380 فولت، 400 فولت، 415 فولت، أو 433 فولت.
الخطوة 3 — تحديد بيئة التثبيتداخل المنزل أم خارجي؟ هل هو مثبت على أعمدة أو على الوسادات أم على مستوى الأرض؟ الارتفاع فوق مستوى سطح البحر؟ ما هي درجة الحرارة الصغرى أو الدنيا للمحيط؟ وجود غلاف جوي مسبب للتآكل، أو غبار، أو غاز متفجر؟
الخطوة 4 — اختيار درجة الخسارة (S11 / S13 / S15)خذ في اعتبارك ساعات تشغيل المحول السنوية وتعرفة الكهرباء المحلية. بالنسبة للتركيبات ذات دورة الخدمة العالية، عادة ما تفوق الوفورات طويلة الأمد في الطاقة من وحدات S13 أو S15 التكلفة الرأسمالية الأعلى خلال 3–5 سنوات.
الخطوة 5 — تأكيد المعيار المعمول بهIEC 60076 (معظم الأسواق الدولية)، GB 1094 (محلي في الصين)، IEEE C57 (أمريكا الشمالية)، أم معيار وطني محلي؟ حدد اتفاقية مجموعة المتجهات (Dyn11 هو معيار لتوزيع 3-أطوار على الطراز الأوروبي 4 أسلاك؛ Yyn0 لبعض الأسواق الآسيوية).
أرسل لنا ورقة حساب الحمل أو مواصفات المشروع — سيرد مهندسونا خلال 24 ساعة باقتراح تقني كامل وعرض سعر مباشر من المصنع.
اطلب عرض سعر لمشروعك المحول الثلاثي الطور بالزيت المغمور
قم بتعبئة متطلبات مشروعك أدناه، أو تواصل معنا مباشرة عبر القنوات المدرجة. يرد فريقنا الهندسي خلال 24 ساعة بعرض تقني وتسعير المصنع.
ما يجب تضمينه في استفسارك للحصول على أسرع رد:
- تصنيف kVA المطلوب
- الجهد الأساسي (جانب MV)
- الجهد الثانوي (جانب الجهد الأيسر)
- تردد الشبكة (50 هرتز أو 60 هرتز)
- نوع التركيب (منصة خارجية / عمود / محطة فرعية داخلية)
- المعيار المعمول به (IEC / IEEE / المحلي)
- الكمية وموقع التسليم
