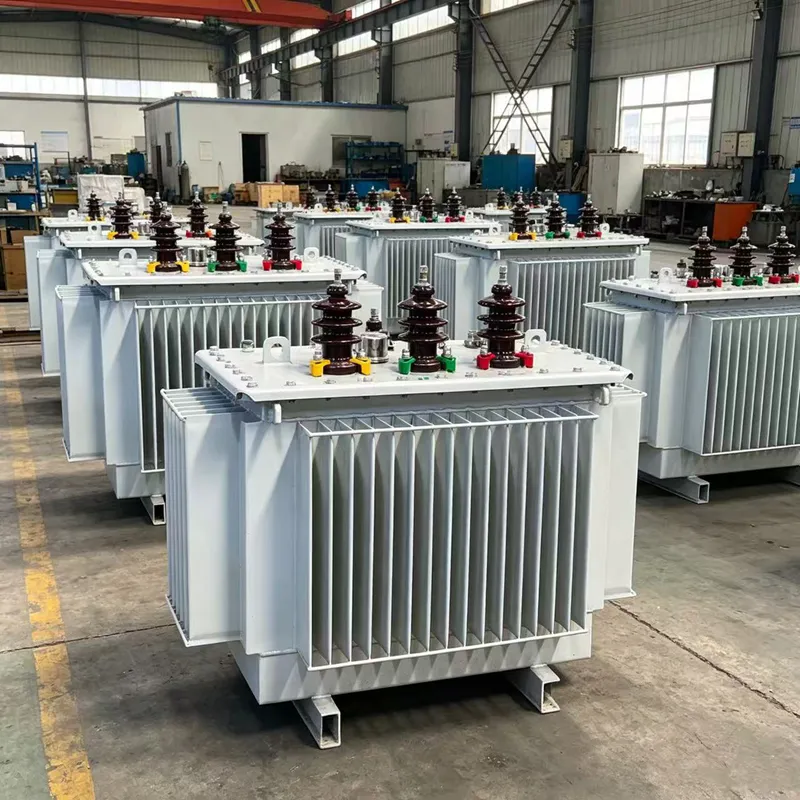

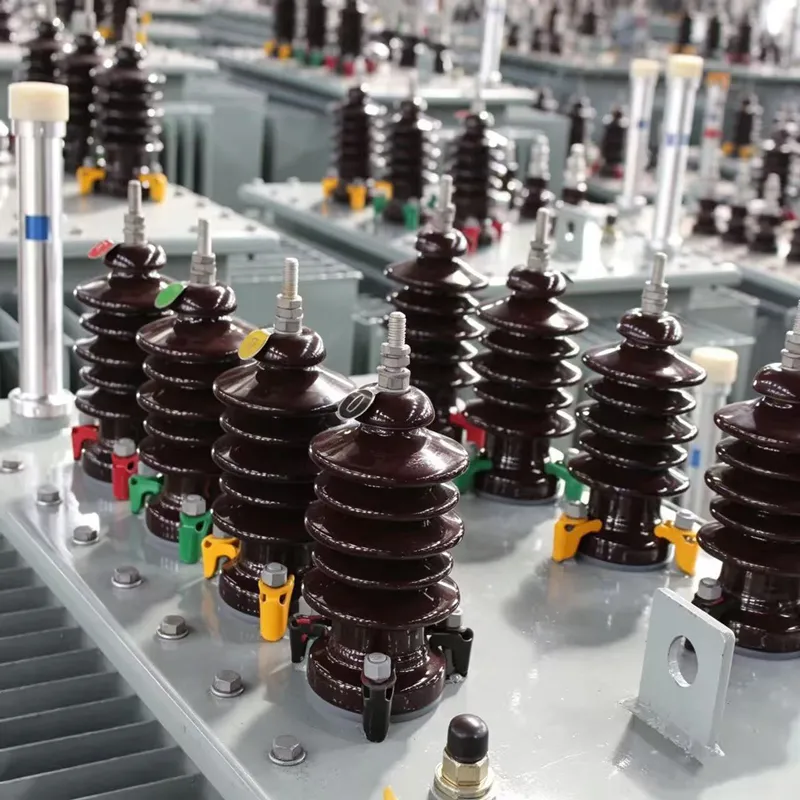

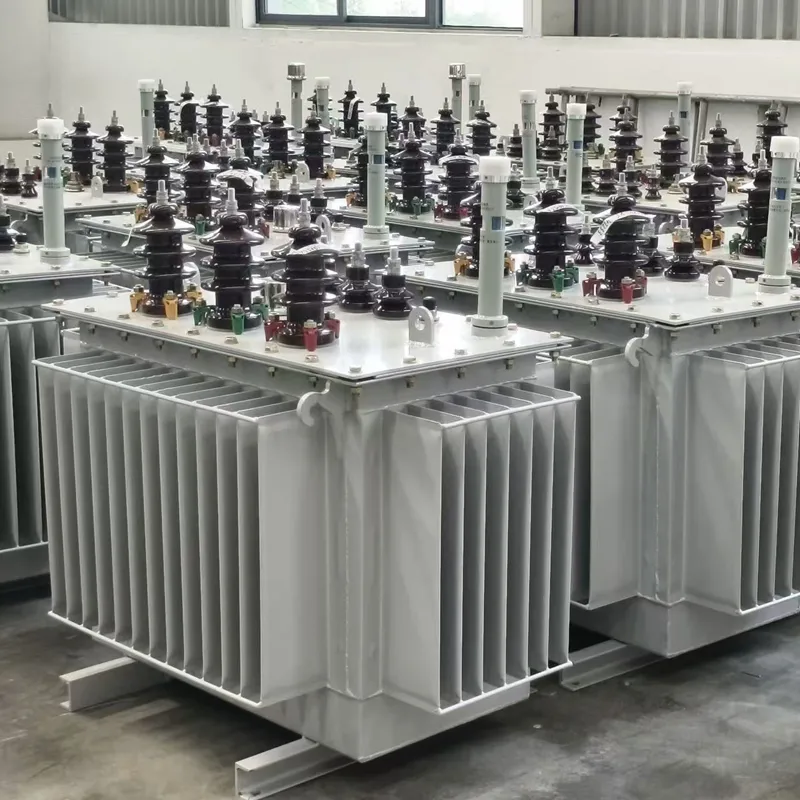

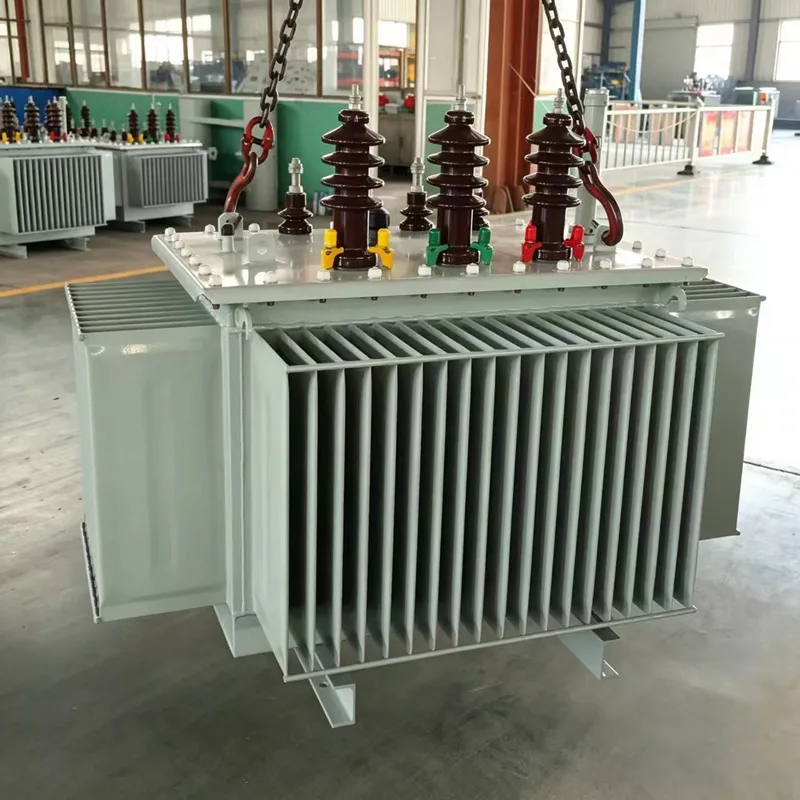

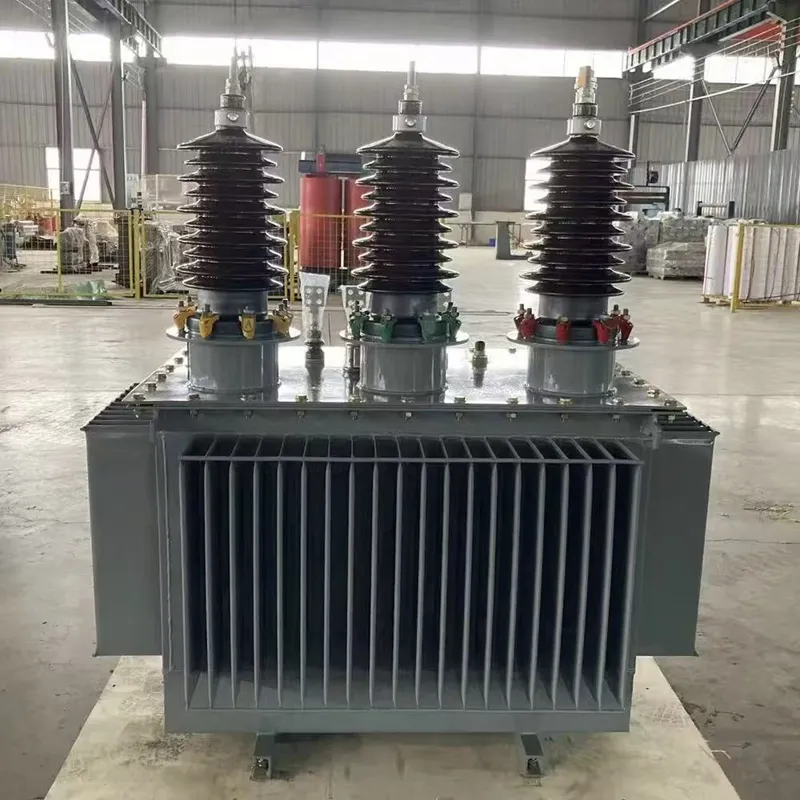

ريدواي الكهربائية محول مغمور بالزيت ثلاثي الطور بقدرة 50 كيلو فولت أمبير عبارة عن محول توزيع مدمج وموفر للطاقة مصمم لشبكات الجهد المتوسط بقدرة 10 كيلو فولت والتي تنخفض إلى خرج الجهد المنخفض بمقدار 0.4 كيلو فولت. تم تصنيع هذه الوحدة في منشأة إنتاج شيجياتشوانغ التي تبلغ مساحتها 20000 متر مربع وفقًا لمعايير IEC 60076-1، وقد تم تصميمها لتوفير خدمة مستمرة موثوقة في تركيبات المحطات الفرعية المثبتة على الأعمدة الخارجية والمثبتة على الوسادة وعلى مستوى الأرض في جميع أنحاء العالم.
هذا محول مغمور بالزيت ثلاثي الطور بقدرة 50 كيلو فولت أمبير متوفر في درجات الخسارة S11 وS13، مع خيارات لف النحاس أو الألومنيوم، ومجموعة المتجهات Dyn11 أو Yyn0، ومبدل الصنبور القياسي DETC بنسبة ±2×2.5%. تخضع كل وحدة لاختبار روتيني كامل في المصنع قبل الشحن ويتم شحنها مع تقرير اختبار موقع.
تخصيص الجهد والقدرة وفقا للمتطلبات.
| الحد الأقصى لفقد الحمل والحد الأقصى لفقد عدم التحميل للمحولات ذات التردد المقدر 50 هرتز |
| |
الصف 1 |
الصف 2 |
| القوة المقدرة |
الحد الأقصى لخسارة الحمل |
الحد الأقصى لخسارة عدم التحميل |
الحد الأقصى لخسارة الحمل |
الحد الأقصى لخسارة عدم التحميل |
| كيلو فولت أمبير |
(الوحدة: بوصة) |
(الوحدة: بوصة) |
(الوحدة: بوصة) |
(الوحدة: بوصة) |
| ≥25 |
900 |
70 |
600 |
63 |
| 50 |
1100 |
90 |
750 |
81 |
| 100 |
1750 |
145 |
1250 |
130 |
| 160 |
2350 |
210 |
1750 |
189 |
| 250 |
3250 |
300 |
2350 |
270 |
| 315 |
3900 |
360 |
2800 |
324 |
| 400 |
4600 |
430 |
3250 |
387 |
| 500 |
5500 |
510 |
3900 |
459 |
| 630 |
6500 |
600 |
4600 |
540 |
| 800 |
8400 |
650 |
6000 |
585 |
| 1000 |
10500 |
770 |
7600 |
693 |
| 1250 |
11000 |
950 |
9500 |
855 |
| 1600 |
14000 |
1200 |
12000 |
1080 |
| 2000 |
18000 |
1450 |
15000 |
1305 |
| 2500 |
22000 |
1750 |
18500 |
1575 |
| 3150 |
27500 |
2200 |
23000 |
1980 |
| ملاحظة: في بعض البلدان، تسمح اللوائح ذات الصلة بقيم خسارة أعلى للمحولات التي تقع خارج النطاق المطبق في هذا الجدول (مثل المحولات ذات نطاقات الحنفية الأوسع، أو الملفات المزدوجة ذات الجهد المنخفض، أو مستويات الجهد الأعلى). |
اختبار المصنع — ما تمر به كل وحدة قبل الشحن
تطبق شركة Redway Electric بروتوكول اختبار روتيني إلزامي على كل منها محول مغمور بالزيت ثلاثي الطور بقدرة 50 كيلو فولت أمبيرمغادرة منشأتنا في شيجياتشوانغ، بما يتوافق تمامًا مع متطلبات البند 10 من المواصفة IEC 60076-1:
الاختبارات الروتينية (كل وحدة):
| امتحان |
المرجع القياسي |
معيار القبول |
| مقاومة اللف (جميع الصنابير) |
IEC 60076-1 §10.2 |
في حدود ±0.5% من قيمة التصميم المحسوبة |
| قياس نسبة الجهد |
IEC 60076-1 §10.3 |
ضمن ±0.5% من النسبة المقدرة |
| التحقق من مرحلة النزوح |
IEC 60076-1 §10.3 |
تم تأكيد Dyn11 / Yyn0 |
| فقدان عدم التحميل والتيار بدون تحميل |
IEC 60076-1 §10.4 |
≥125 واط (S11) / ≥95 واط (S13) |
| فقدان الحمل ومقاومة ماس كهربائى |
IEC 60076-1 §10.5 |
ضمن ±10% من القيم المحددة |
| اختبار الجهد المستحث |
IEC 60076-3 §12.3 |
2 × الجهد المقنن، 60 ثانية، لا يوجد عطل |
| تحمل مصدر منفصل (HV) |
IEC 60076-3 §12.2 |
35 كيلو فولت تيار متردد، 60 ثانية، بدون أعطال |
| مقاومة العزل |
قياس ميجر |
≥1000 MΩ (مرجع 20 درجة مئوية) |
| اختبار ضغط تسرب الزيت |
بروتوكول المصنع |
صفر تسرب عند الضغط الزائد 0.05 ميجا باسكال |
اختبارات النوع (متوفرة عند الطلب): يمكن ترتيب اختبار ارتفاع درجة الحرارة (IEC 60076-2)، واختبار تحمل نبضات البرق (IEC 60076-3)، واختبار تحمل الدائرة القصيرة (IEC 60076-5)، وقياس مستوى الصوت الصوتي (IEC 60076-10) مع شهود خارجيين مستقلين (SGS، Bureau Veritas، TÜV Rheinland) بناءً على طلب العميل.
يتم إصدار وثائق تقرير الاختبار الكامل مع كل شحنة وتكون متاحة بتنسيق إلكتروني (PDF) خلال 24 ساعة من اكتمال الاختبار.
التطبيقات النموذجية لتصنيف 50 كيلو فولت أمبير
ال محول مغمور بالزيت ثلاثي الطور بقدرة 50 كيلو فولت أمبير يقع في الطرف الأدنى من تصنيفات محولات التوزيع ثلاثية الطور، مما يجعله الاختيار القياسي للتطبيقات التي تتطلب تنحيًا موثوقًا من 10 كيلو فولت إلى 0.4 كيلو فولت عند كثافات حمل أقل:
كهربة الريف والزراعة يعد تصنيف 50 كيلو فولت أمبير هو الحجم الأكثر استخدامًا على نطاق واسع لنقاط التوزيع على مستوى القرية في برامج كهربة الريف في جميع أنحاء أفريقيا وجنوب وجنوب شرق آسيا وأمريكا اللاتينية - حيث تقتصر الأحمال المتصلة على الإضاءة والأجهزة الصغيرة وضخ المياه والاستخدام التجاري الخفيف. التثبيت المثبت على عمود على الخطوط الهوائية الحالية بقدرة 10 كيلو فولت يجعل هذا خيار البنية التحتية الأقل تكلفة لتوسيع الوصول إلى الشبكة إلى المجتمعات المتفرقة.
المباني التجارية الصغيرة والوحدات الصناعية الخفيفة تتم خدمة ورش العمل الصغيرة ومحطات الوقود ومباني الفنادق الصغيرة والمباني المدرسية والمراكز الصحية والمرافق المماثلة ذات القدرات المركبة في نطاق 30-50 كيلووات (30-40 كيلو فولت أمبير عند 0.8 قدم مربع) بشكل مثالي بواسطة محول مغمور بالزيت ثلاثي الطور بقدرة 50 كيلو فولت أمبير مع الحد الأدنى من احتياطي القدرة.
موقع البناء إمدادات الطاقة المؤقتة توزيع مؤقت بقدرة 10 كيلو فولت لمواقع البناء التي تحتاج إلى إمداد جهد منخفض ثلاثي الطور للأدوات والإضاءة والمعدات الصغيرة، حيث تكون الوحدة المدمجة المثبتة على عمود هي الطريقة الأكثر فعالية من حيث التكلفة وسيتم نقل المحول بعد اكتمال المشروع.
نقاط تجميع توليد الطاقة الشمسية الكهروضوئية وطاقة الرياح الصغيرة تتطلب منشآت الطاقة المتجددة صغيرة النطاق (الطاقة الشمسية الكهروضوئية حتى 35 كيلو وات تقريبًا) نقطة رفع ربط الشبكة من مخرج العاكس (عادةً 0.3-0.4 كيلو فولت) إلى شبكة التجميع المحلية بقدرة 10 كيلو فولت.
المحطات الفرعية الاحتياطية وشبكة الطوارئ نقاط إمداد التوزيع الثانوية في شبكات التغذية الحلقية أو شبكات التوزيع المتشابكة حيث توفر محولات النقاط ذات السعة الصغيرة والمفتوحة عادةً مسارات إمداد للطوارئ أثناء انقطاع المصدر الأساسي.
طلب مصنع
أرسل متطلبات مشروعكوسوف نقوم بالرد خلال 24 ساعة بتأكيد فني كامل وتسعير مباشر من المصنع لجهازك محول مغمور بالزيت ثلاثي الطور بقدرة 50 كيلو فولت أمبير طلب.
للحصول على الاقتباس الأكثر دقة، يرجى تقديم:
- الكمية المطلوبة
- الجهد الأساسي (إذا كان مختلفًا عن 10 كيلو فولت)
- الجهد الثانوي (إذا كان مختلفًا عن 0.4 كيلو فولت)
- تردد الشبكة (50 هرتز أو 60 هرتز)
- نوع التثبيت (مثبت على عمود / مثبت على وسادة / داخلي)
- المعيار المطبق (IEC / IEEE / رمز الشبكة المحلية)
- وجهة التسليم وشروط التجارة الدولية المطلوبة
- أي ظروف بيئية خاصة (الارتفاع ودرجة الحرارة والجو المسببة للتآكل)
